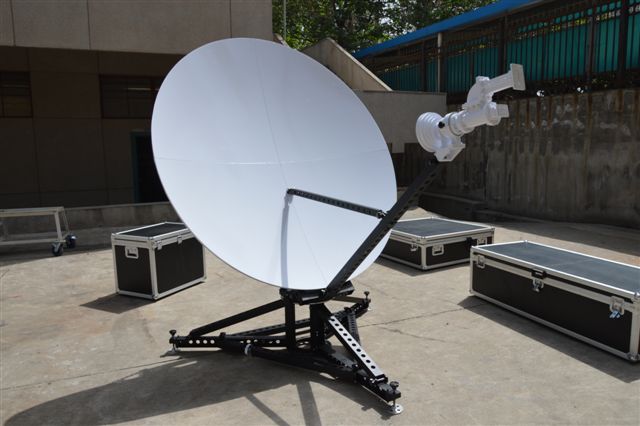

TracStar V120T/1200M 1.2米便携式通信卫星天线

天线面板采用碳纤维材料,KU/KA/X/C/L/S波段可选

产品特点

 采用碳纤维面板。

 快速展开,拆装简单,一个人可在5分钟内安装完毕。

 便于携带,满足航空行李托运。

 野外使用设计,不论何时何地,可实现快速、高质量传输宽带内容。

应用领域

 突发公共事件及各类灾害的现场信息采集

 抢险救灾

 公安,武警,消防,野战部队等部门

 交通,海关,油田,矿山,水利,电力,金融等部门

 通信覆盖不到位的边远地区及广大农村

 野外作业,科考探险,警务和新闻传媒



 电气指标



 天线

1200M

V120T



 频段(GHz)

扩展C 频段

扩展 ku 频段



接收

发射

接收

发射



3.4-4.2

5.85-6.725

10.7~12.75

13.75~14.5



 增益(dBi)

31.8@4GHz

35.3@6GHz

41.6@12GHz

43@14GHz



 极化方式

线极化

线极化



 电压驻波比

1.30:1

1.30:1

1.30:1

1.30:1



 半功率波束宽

4.22°

2.81°

1.36°

1.15°



 功率容量



1KW



200W



 接口形式

CPR-229F

CPR-137F

WR75

WR75



 馈源插损(dB)

0.3dB

0.2dB

0.4dB

0.2dB



 收/发隔离

80dB

80dB



 交叉极化隔离

≥30dB

≥30dB



 旁瓣

90% 旁瓣在包络线内:

32-25logθ(100λ/D<θ≤20°)



 机械性能



 重量

22kg

19kg

 主面材质

碳纤维



 安装时间

3 分钟



 驱动方式

手动



 方位工作范围

-15°~15° 微调



 俯仰工作范围

10°~85°



 极化工作范围

±90°



 主面精度 (R.M.S)

0.12mm



 环境温度

-70°~+80°



 相对湿度

0%~
