  当前位置:卫星天线产品展示
Raysat天线,Raysat铝板卫星天线,Raysat铝网天线,卫星电视线电设备中辐射或接收电磁波的部件(接收方只接收不产生辐射)。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统,凡是利用电磁波来传递信息的,都依靠天线来进行工作。此外,在用电磁波传送能量方面,非信号的能量辐射也需要天线。一般天线都具有可逆性,即同一副天线既可用作发射天线,也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。天线从不同角度进行分类:①按工作性质可分为发射天线和接收天线。②按用途可分为通信天线、广播天线、电视天线、雷达天线等。③按工作波长可分为超长波天线、长波天线、中波天线、短波天线、超短波天线、微波天线等。④按结构形式和工作原理可分为线天线和面天线等。描述天线的特性参量有方向图、方向性系数、增益、输入阻抗、辐射效率、极化和频带宽度等。目前,天线的发展已基本满足各种无线传输业务的需要。在某些特殊应用场合(如遥感、空间通信等),随着天线理论的不断完善,天线类型还会不断发展。

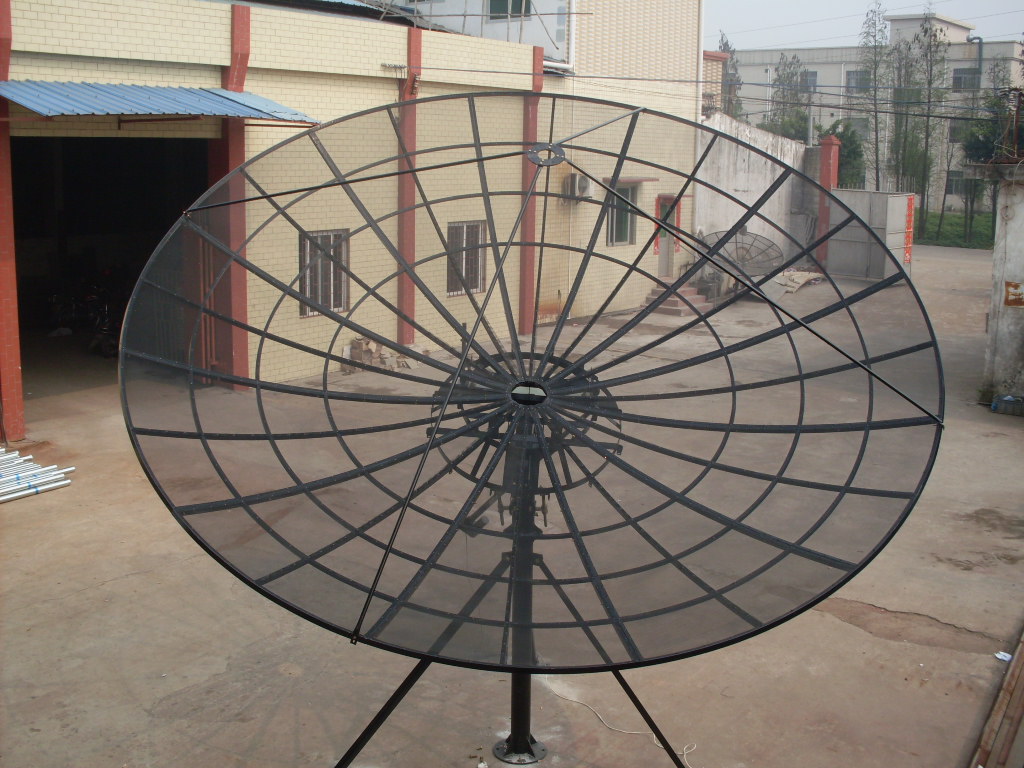

Raysat  S500AM-P C波段网状卫星接收天线 立柱式网状天线

C波段5米立柱式天线









1、铝质反射面,拉伸成型,精度高。
2、铝质型材筋条拉伸成型后与面板铆接,抗风能力强。
3、立柱式座架,筒式中心体,桁架式骨架,稳定性好。
4、先进的表面防腐、防锈和喷涂工艺,抗腐能力强。
5、C波段、Ku波段可选
6、结构牢固,安装方便,调整灵活。
7、可根据用户要求特别定制。



宙际产品说明:


电气特性

5m铝网卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.25:1

插入损耗

35d

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

0.92°

0.311°

副瓣包络

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

D/λ≥150

29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

第一旁瓣

≤-14dB

增益

45.03Db(F=3.8GHz)

54.46dB(F=11.8GHz)

噪声温度

35°K@10°

45°K@10°

机械性能



天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

±85°

环境特性





抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s horizontal 0.15 G’s vertical
