  当前位置:卫星天线产品展示
Raysat天线,Raysat铝板卫星天线,Raysat铝网天线,卫星电视线电设备中辐射或接收电磁波的部件(接收方只接收不产生辐射)。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统,凡是利用电磁波来传递信息的,都依靠天线来进行工作。此外,在用电磁波传送能量方面,非信号的能量辐射也需要天线。一般天线都具有可逆性,即同一副天线既可用作发射天线,也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。天线从不同角度进行分类:①按工作性质可分为发射天线和接收天线。②按用途可分为通信天线、广播天线、电视天线、雷达天线等。③按工作波长可分为超长波天线、长波天线、中波天线、短波天线、超短波天线、微波天线等。④按结构形式和工作原理可分为线天线和面天线等。描述天线的特性参量有方向图、方向性系数、增益、输入阻抗、辐射效率、极化和频带宽度等。目前,天线的发展已基本满足各种无线传输业务的需要。在某些特殊应用场合(如遥感、空间通信等),随着天线理论的不断完善,天线类型还会不断发展。

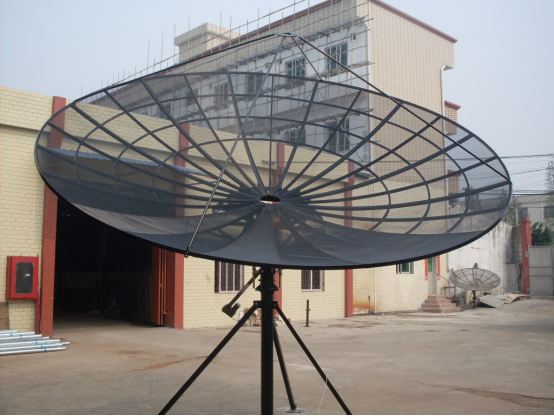

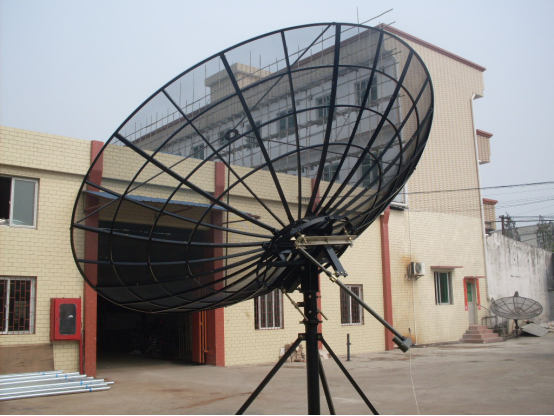

Raysat  S450AM-P C波段网状卫星接收天线 立柱式网状天线

C波段4.5米立柱式天线







电气特性

4.5m 网状卫星接收天线

C-波段

Ku-波段

频率范围

0.4-4.5GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

1.24°

0.417°

副瓣包络

D/λ≥100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°



10-10lg(D/λ)

θ>48°





100< D/λ<150 29-25 lgθ

1°≤θ≤20°



32-25lgθ

20°<θ≤48°



-10

θ>48°



第一旁瓣

≤-14dB

增益

44.55dB

51.56dB

噪声温度

36°K@10°

52°K@10°

机械性能



天线形式

前馈天线

瓣数

12

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性





抗风能力

55mph 79kmph 工作风速 (保精度)

70mph 110kmph 工作风速 (降精度)

130mph 220kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s horizontal 0.15 G’s vertical

重量

250KG
