Raysat公司是闻名全球的通信卫星天线制造公司,专业生产Raysat铝网卫星天线,Raysat铝板卫星天线,Raysat玻璃钢天线,Raysat移动车载卫星天线Raysat移动通信卫星天线,是卫星通信领域全球领先的低轮廓相控阵天线制造商,Raysat生产的卫星天线并始终处于世界领先地位。
RaySat全部天线由上海宙际实业有限公司生产。·KU波段短焦距单偏置0.5米、0.9米、1.2米、1.8米系列通信天线;C/KU波段环焦1.8米、 2.4米、3.0米、3.7米、4.5米;·6.2米、7.3米、9米、11米、13米、16米系列通信天线;

Raysat生产天线全部采用国际先进的热镀锌技术,热镀锌支架立柱等配件,热镀锌技术锌层厚,一般为40-80微米,附着力高,美观大方,不喷漆的情况下具有美好的装饰性,耐腐蚀性强,适应酸,碱各种恶劣的环境,20年不生锈,大大延长了天线寿命。

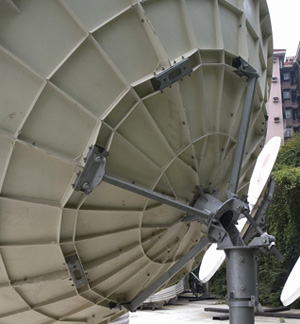

产品名称:大口径-3.0m


产品说明
主要特点:
SMC反射面采用模压成型、精度高、一致性好,不变形;低密度、高比重,强如钢、轻如铝,抗压性能是铝的12倍;反射面多片组合,互换性好;抗腐蚀、抗老化、寿命长达15-20年;特殊设计的馈源与反射面完美匹配,使收发达到最高效率;电动极坐标跟踪结构,可满足全轨道卫星覆盖;安装调节简单易行。反射面桔皮表面设计,防雨衰,减少对高频头的损坏。

技术参数:3.0m
电气特性
工作频率:C-Band:3.7-4.2GHZ
Ku-Band:10.75-12.95GHZ
中心频率增益:C-Band:39.7 dB
Ku-Band:48.8 dB
3dB波宽:C-Band:1.7°
Ku-Band:0.6°
第一旁瓣:-20dB
极化隔离度:>30dB
电压驻波比:<1.3:1
噪声温度(30 º仰角时):C-Band:30 ºK
Ku-Band:26 ºK
馈源接口:C-Band:CPR229
Ku-Band:WR75
机械特性
反射面材料:8片玻纤增强型不饱和聚酯片状模塑料(SMC)
天线形式:中心馈电
馈源安装形式:单臂支撑/三杆支撑
仰角调整范围:0º-90º可持续细调
方位角调整范围:0º-360º连续可调
运输规格:220kg
环境适应性
风负荷:正常工作:22mps
保全:45mps
适应温度:正常工作:-40℃ ~ 60℃
保全:-45℃ ~ 70℃
大气条件:适用于潮湿、含盐度大、有污染的气候环境
