  当前位置:产品展示










输入
输入频率 3.40-4.20GHz
噪音系数 @23℃ 25°K
输入射频电平 -100 ~~~ -55dBm
图像载波抑制 >45dBc.
交叉极化隔离度 35dB 小
输出
输出频率 950-1750MHz
输出阻抗 75 欧姆
输出 VSWR <2.0:1 大
增益 @23℃ 65dB 典型值
增益平整度 ±3dB
增益波动 1.0dB p-p 大
三次截取点( IP3 ) +10dBm 小
1 dB 压缩点( P1 dB ) +5dBm
本振:
LO 频率 5150MHz
频率稳定度 ( -40 ~~~ +55℃ ) ±1.5MHz
输入端 LO 辐射 -45dBm 大
相位噪声 @1kHZ <-75dBc/Hz 大
@10kHZ <-80dBc/Hz 大
@100kHZ <-100dBc/Hz 大
直流供电:
直流电压(由 IF 电缆输入) 11-21V
直流电流 160mA 大

2.技术参数
输入极性:单
输出极性:单
噪声温度:17°K
输入频段:3.4-4.2GHz
输出频段:950-1750MHz
本振频率:5.15GHz
本振精度:±1MHz
增 益:65dB
频 响:±0.75dB/36MHz
镜像抑制:45dB
输出寄生抑制:-60dBc(
输出驻波比:2.5
直流供电:10-24dcV/300mA
输出阻抗:75欧姆
接头型式:F-type
工作温度:-40~+60℃

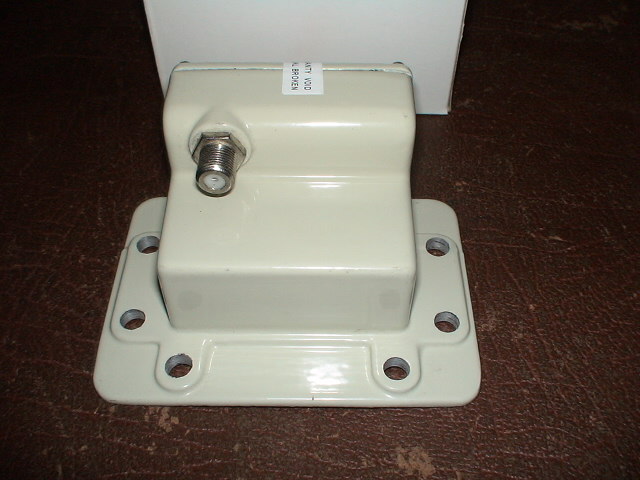

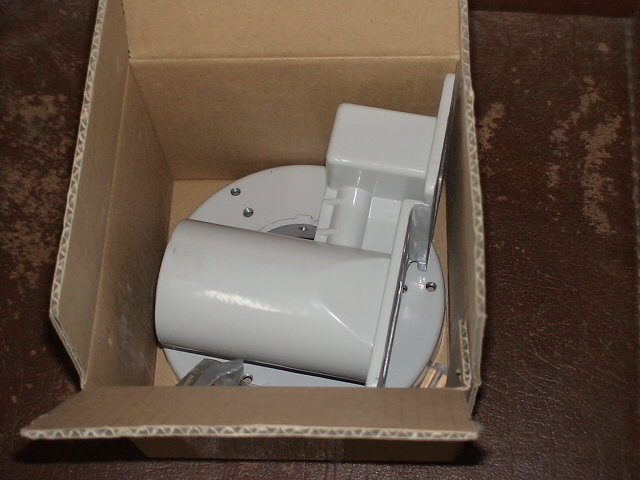

客户安装工程C波段单极性、单输出高频头---手机彩信拍摄图

 1                  2
