KVH,是全球领先的卫星天线和通信系统制造商,此领域20多年从未被任何公司超越,具有设计,制造,销售超过1500万移动卫星天线应用在终端,电台,船, RVs ,卡车,公共汽车,汽车等。公司主要生产经营:卫星通信天线、卫星电视接收天线、船载通信天线、车载通信天线、散射通信天线、数据站天线、雷达天线、遥控遥测天线、射电天文望远镜天线、移动通信基站天线和卫星通信地球站、通信系统工程、通信干线的维护管理等产品和项目。KVH的使命是连接用户以同样的数字电视娱乐,通信和互联网服务。KVH生产天线全部采用国际先进的KVH热镀锌技术,热镀锌支架立柱等配件,KVH热镀锌技术锌层厚,一般为40-80微米,附着力高,美观大方,不喷漆的情况下具有美好的装饰性,耐腐蚀性强,适应酸,碱各种恶劣的环境,可保证20年不生锈。KVH卫星天线由上海宙际实业有限公司生产销售。

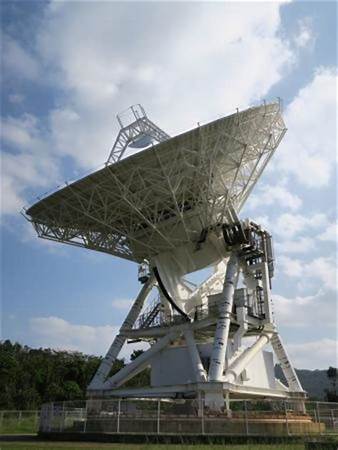

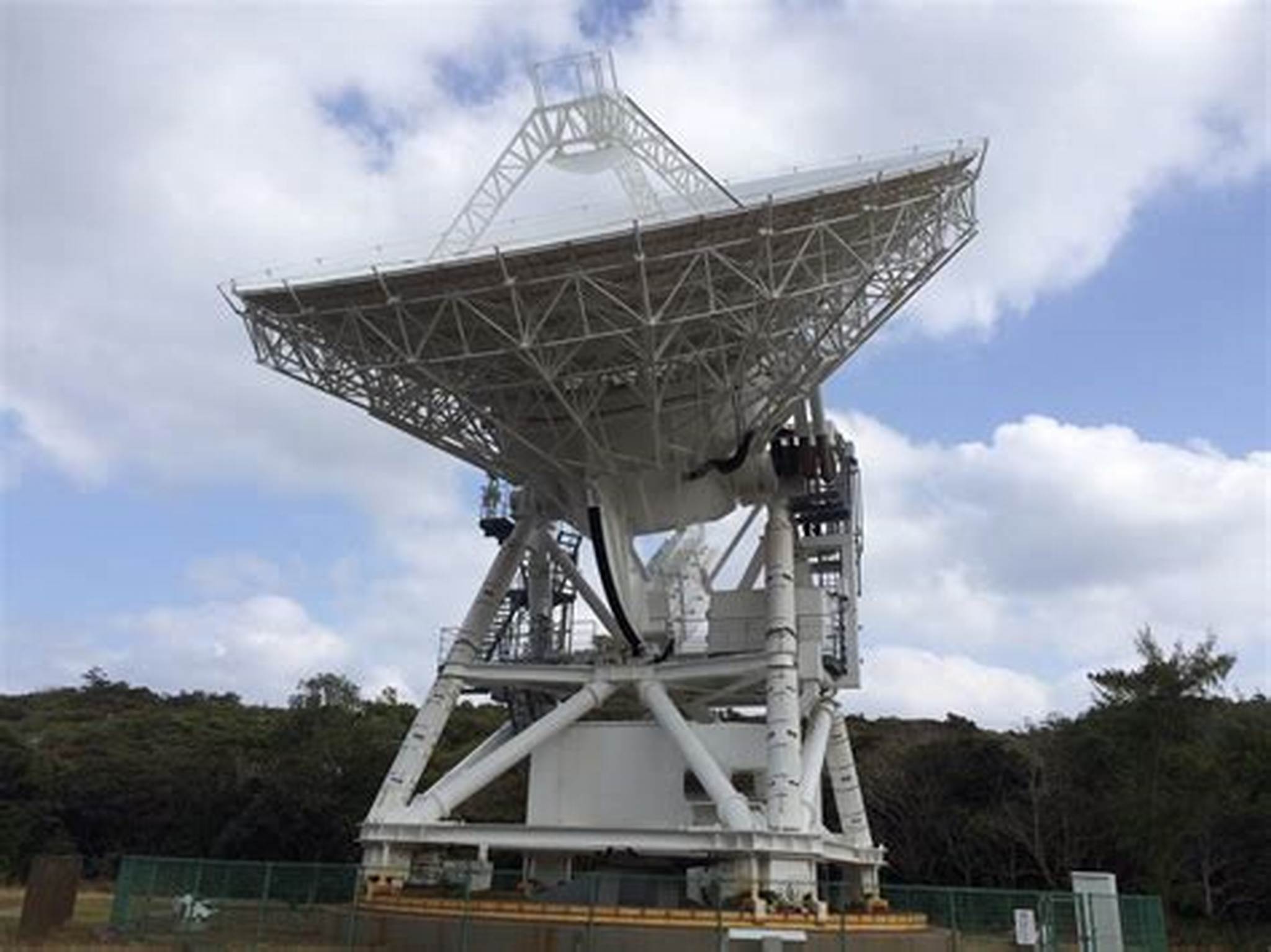

KVH 20米X波段卫星通信地球站天线
20米X通信卫星天线
20m X-Band ANTENNA




20m  ANTENNA

概观


马达驱动的方位,俯仰和极化驱动系统,这些驱动系统均有控制和读数输出功能
两端口,三端口,四端口Rx/Tx线级化和/或圆级化馈源
栅式系统和底座组装,以减少安装时间
高精度拉伸成形铝制反射面板
C/Ku,S,X波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
设计新颖,安装调整简便
抗腐能力强
稳定性好
产品可定制

20M天线系统包括双形状卡塞格林反射器,带波纹喇叭的频率重用馈电网络,用于极限运动的仰角方位限制运动主柱基座或用于全运动的转盘安装座。反射器的备用结构,连接主反射器和底座的基座以及基座提供了正常操作所需的保证指向精度。

主反射器直径包括精密拉伸成型铝板,铆接环和三个环中的径向。

天线系统具有高增益,低旁瓣,低交叉极化的特点,能够在发射和接收频带中进行频率重用,具有高分辨率角度位置显示的高驱动/控制精度。

辐射方向图符合INTELSAT(IESS),FCC和CCIR对地静止卫星2度间隔位置的相关要求。













射频规格

20M GREGORAIN

天线

使用4端口2Tx / 2Rx圆形波形馈电

X波段

接收

发送

频率以GHz为单位

7.25-7.75

7.9-8.4Ghz

获得

61.7+

20lg [F(GHz)的/7.5]

62.5 +

20lg [F(GHz)的/8.25]

天线噪声温度



5°仰角

74,000 TRF

10°仰角

65,000 TRF

20°仰角

TRF为58k

40°仰角

TRF为54k

旁瓣图案

第一个旁瓣电平≤-14dB超越第一个旁瓣

符合IESS(Intelsat)或CCIR 580

VSWR

1.25:1

轴比(仅限CP)

1.09:1

1.09:1

3dB波束宽度

0.14Deg

0.127Deg

偏振

RHCP / LHCP

LHCP / RHCP

进料插入或欧姆

失利

0.70 dB

0.70分贝

动力处理

能力

1kw cw

端口到端口隔离



Tx到Rx

³ 70分贝(与TRF)

Rx到Rx

³ 20分贝

Tx到Tx

³ 20分贝

馈送接口

WR112

WR112

射频规格

16M双形

卡塞格伦天线采用4端口2Tx / 2Rx圆形波形馈电

X波段

接收

发送

频率以GHz为单位

7.25-7.75

7.9-8.4Ghz

获得

59.7+

20lg [F(GHz)的/7.5]

60.5 +

20lg [F(GHz)的/8.25]

天线噪声温度



5°仰角

74,000 TRF

10°仰角

65,000 TRF

20°仰角

TRF为58k

40°仰角

TRF为54k

旁瓣图案

第一个旁瓣电平≤-14dB超越第一个旁瓣

符合IESS(Intelsat)或CCIR 580

VSWR

1.25:1

1.25:1

3dB波束宽度

0.175Deg

0.159Deg

轴比(仅限CP)

1.09:1

1.09:1

进料插入或欧姆

失利

0.70分贝

0.70分贝

动力处理

能力

1千瓦

端口到端口隔离



Tx到Rx

³ 70分贝(与TRF)

Rx到Rx

³ 20分贝

Tx到Tx

³ 20分贝

馈送接口

WR112

WR112


射频规格

16M双形

采用4端口2Tx / 2Rx线性POL馈电的卡塞格伦天线

C波段

接收

发送

频率(GHz)*

3.625-4.200

5.850-6.425

获得

55+

20lg [F(GHz)的/ 4]

58.2+

20lg [F(GHz)的/ 6]

天线噪声温度



5°仰角

TRF为48k

10°仰角

3600 TRF

20°仰角

TRF为29k

40°仰角

24小时TRF

旁瓣图案

第一个旁瓣电平≤-14dB超越第一个旁瓣

符合IESS(Intelsat)或CCIR 580-5

Cross Pol。区别

35dB(轴上)30dB(1 dB波束宽度内)

VSWR

1.30:1(LP)

1.25:1(CP)

1.30:1(LP)

1.25:1 (CP)

3dB波束宽度

0.30 º

0.20 º

轴比(仅限CP)

1.06:1

1.06:1

进料插入或欧姆

失利

0.30分贝

0.30分贝

动力处理

能力

每端口5kw cw

端口到端口隔离



Tx到Rx

³ 85分贝(与TRF)

Rx到Rx

³ 30分贝

Tx到Tx

³ 30分贝

馈送接口

CPR-229G

CPR-137G

射频规格

16M双形

采用4端口2Tx / 2Rx线性POL馈电的卡塞格伦天线

完整的C波段

接收

发送

频率以GHz为单位

3.4 -4.200

5.850-6.65

获得

54.8+

20lg [F(GHz)的/ 4]

58.2+

20lg [F(GHz)的/ 6]

天线噪声温度



5°仰角

TRF为54k

10°仰角

TRF为46k

20°仰角

3600 TRF

40°仰角

TRF为30k

旁瓣图案

第一旁瓣电平≤-14dB宽旁瓣满足

IESS,Eutelsat和CCIR 580。

Cross Pol。区别

35dB(轴上)30dB(1 dB波束宽度内)

VSWR

1.30:1(LP)

1.25:1(CP)

1.30:1(LP)

1.25:1 (CP)

3dB波束宽度

0.30 º

0.20 º

轴比(仅限CP)

1.06:1

1.06:1

进料插入或欧姆

失利

0.30分贝

0.30分贝

动力处理

能力

每端口5kw cw

端口到端口隔离



Tx到Rx

³ 85分贝(与TRF)

Rx到Rx

³ 30分贝

Tx到Tx

³ 20分贝

馈送接口

CPR-229G

CPR-137G






天线规格

机械规格

方位旅行

180°(两个重叠的100°扇区)

Az和El的旅行率

0.1°/秒

海拔旅行

0°至90°连续

海拔旅行率

0.1°/秒*

追踪Az和El的旅行率

0.01°/秒

反光

基座结构

铝板采用高扩散白色涂料,钢部件采用热锌喷涂

物理

环境温度

-40ºC至60 o C(存活率), - 35ºC至50 o C(运行)

运营风

72km / h阵风到97km / h

生存之风

200公里/ HM

高达4英寸/小时(10厘米/小时),持续10分钟

相对湿度

冷凝高达100%

太阳辐射

1000千卡/ M 2 /小时

径向冰(生存)

所有表面均为25毫米,所有表面均为13毫米,阵风为130公里/小时

冲击和振动

在商业航空,海运或卡车运输过程中遇到的情况

腐蚀性气氛

在沿海地区和/或工业化程度很高的地区遇到过

地震(生存)

0.3G的水平0.1G垂直
