KVH,是全球领先的卫星天线和通信系统制造商,此领域20多年从未被任何公司超越,具有设计,制造,销售超过1500万移动卫星天线应用在终端,电台,船, RVs ,卡车,公共汽车,汽车等。公司主要生产经营:卫星通信天线、卫星电视接收天线、船载通信天线、车载通信天线、散射通信天线、数据站天线、雷达天线、遥控遥测天线、射电天文望远镜天线、移动通信基站天线和卫星通信地球站、通信系统工程、通信干线的维护管理等产品和项目。KVH的使命是连接用户以同样的数字电视娱乐,通信和互联网服务。KVH生产天线全部采用国际先进的KVH热镀锌技术,热镀锌支架立柱等配件,KVH热镀锌技术锌层厚,一般为40-80微米,附着力高,美观大方,不喷漆的情况下具有美好的装饰性,耐腐蚀性强,适应酸,碱各种恶劣的环境,可保证20年不生锈。KVH卫星天线由上海宙际实业有限公司生产销售。

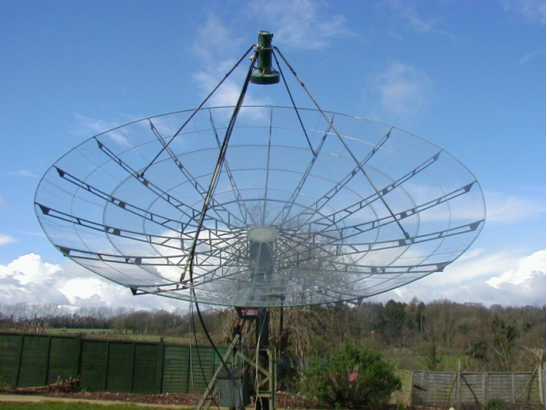

KVH 7.3米铝网卫星接收天线

特性:

双形环状设计
高精度铝网
时尚设计,易于安装和调整
栅式底座组装,以减少安装时间
高精度拉伸成形铝反射面
C、Ku波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
设计新颖,安装调整简便
抗腐能力强
稳定性好
产品可定制







技术参数F

7.3米网状卫星接收天线a

C-波段

Ku-波段









1.

频率范围(GHz)

0.5-4.2

12.25-12.75





3.4-4.2

10.95-12.75

2.

增益(dBi)

47.1 at 4.2GHz

55.7 at 12.5GHz

3.

电压驻波比

1.25:1

1.3:1

4. (-3dB)波束宽度

0.676°

0.213°

5.

天线噪声温度(K)

1/2Port Feed

1/2Port Feed



10°仰角

33K

39K



20°仰角

28K

34K



40°仰角

24K

30K

6.

Typical G/T at 20°EL

30.08dB/K (3.8GHz, 30K LNA)

37.56dB/K (12.5GHz, 70K LNA)

7.

接口

CPR-229

WR-75

8.

插入损耗

0.2dB

0.25dB

9.

Tx to Rx 隔离度

≥85dB

≥85dB

10. 轴向 比  (dB)

0.75dB

1dB

11. 交叉极化隔离度







在 轴

≥30dB

≥30dB

12. 旁瓣

CCIR.580-5

CCIR.580-5









13 机械特性
  天线型式 前馈立柱式丝杆传动
  俯仰范围 5° to 90°
  方位范围 电动 ±85°      手动 0°to 360°
  天线类型 双反射镜
  天线瓣数 26
  天线材料 精密铝网
  安装类型 立柱式
14 环境特性
  抗风能力

60mph 110kmph 工作风速(保精度)

80mph 125kmph 工作风速(降精度)

145mph 260kmph 生存风速(朝天锁紧)

  环境温度 -45~60°C
  湿度 0%~100%
  抗震能力 0.3G’s 水平0.15 G’s 垂直
  雨水 180mm/h
  太阳辐射 360 BTU/h/ft2  (1000Kcal/h/m2)
  冲击与振动 空运, 海运 或 卡车
  冰雹 25mm 表面 or 13mm 表面with 130km/h 风速
