KVH,是全球领先的卫星天线和通信系统制造商,此领域20多年从未被任何公司超越,具有设计,制造,销售超过1500万移动卫星天线应用在终端,电台,船, RVs ,卡车,公共汽车,汽车等。公司主要生产经营:卫星通信天线、卫星电视接收天线、船载通信天线、车载通信天线、散射通信天线、数据站天线、雷达天线、遥控遥测天线、射电天文望远镜天线、移动通信基站天线和卫星通信地球站、通信系统工程、通信干线的维护管理等产品和项目。KVH的使命是连接用户以同样的数字电视娱乐,通信和互联网服务。KVH生产天线全部采用国际先进的KVH热镀锌技术,热镀锌支架立柱等配件,KVH热镀锌技术锌层厚,一般为40-80微米,附着力高,美观大方,不喷漆的情况下具有美好的装饰性,耐腐蚀性强,适应酸,碱各种恶劣的环境,可保证20年不生锈。KVH卫星天线由上海宙际实业有限公司生产销售。

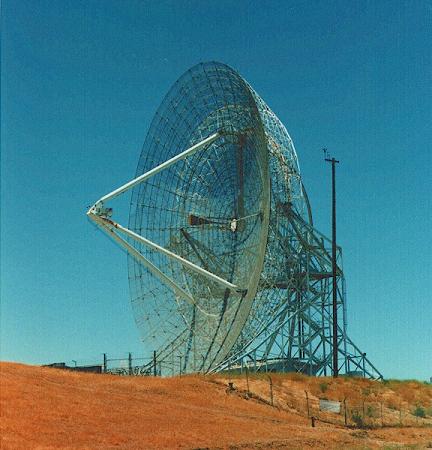

KVH 30米网状卫星天线

30米天网卫星天线





kvh



kvh

特性:
高精度铝网
时尚设计,易于安装和调整
栅式底座组装,以减少安装时间
高精度拉伸成形铝反射面
CKu波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
设计新颖,安装调整简便
抗腐能力强
稳定性好
产品可定制





30 M地球站天线的特点

1.可选的C波段,ku波段,ka波段频率;
2.线性或圆形极化进料系统作为选项;
3. 2端口或4端口可供选择;
4.主反射器采用形卡塞格伦天线和由先进的技术设计成使得天线可以得到高效,低噪声温度和低旁瓣。
5.馈电喇叭具有高效波纹喇叭,宽波束宽度和高度纯化的极化特性。
6.高可靠性和反哈希环境能力;
7.设计更人性化,操作更方便。
8.采用交流调速电机驱动控制系统,操作可靠方便。







30M Earth Station Antenna

Electrical Specification

Antenna

30M Earth Station Antenna

Operating Frequency, GHz

Receive

Transmit

Receive

Transmit

3.625 to 4.2

5.85 to 6.425

3.4 to 4.2

5.85 to 6.65

Antenna Gain, dBi: Tx(at Tx port to feed)

Rx((at Rx port of feed)

66.30+20lg [f/6(GHz)]

64.85+20lg [f/4(GHz)]

66.20+20lg [f/6(GHz)]

64.75+20lg [f/4(GHz)]

Cross Polarization Isolation for LP

On Axis: 35dB, Within 1dB beamwidth:30dB

Axial Ratio (dB) for CP

0.5dB per port

VSWR

CP:1.25:1    LP:1.3:1

Antenna Noise Temperature: 5deg Elevation

10deg Elevation

20deg Elevation

40deg Elevation

58K

50K

45K

39K



64K

57K

48K

43K



-3dB Beam Width(deg)

0.24

0.16

0.24

0.16

Total Power Handling Capability

5kw (cw) per Tx port

Feed Interface

CPR-229G

CPR-137G

CPR-229G

CPR-137G

Feed Insertion Loss, dB

0.3

0.3

0.3

0.3

Port to Port Isolation: Tx to Rx(Tx Freq)

Rx to Rx

Tx to Tx(Same Band)

85dB

CP: 20dB  LP: 30dB

CP: 20dB  LP: 30dB

Radiation Pattern:First Sidelobe

CCIR.580

Mechanical Specification

Azimuth

0 to170deg continuousw.r.t true south

Elevation

5 to 90deg (continuous)

Finishes: Reflector Surface

        Pedestal & Back Structure

Aluminum panels with high-diffusing white paint

Galvanized steel

Surface Accuracy

0.7mm (R.M.S)

Environmental Specification

Operational Wind

79km/h Gusting to 120km/h

Survival Wind

250km/h

Rain

Up to 100mm/h operational and survival

Relative Humidity

Up to 100% operational and survival

Temperature

- 50Deg.c  to  +70Deg.c

Radial Ice(Survival)

25mm on all surface

Shock and Vibration

As encountered during shipment by commercial air, sea, or truck

Corrosive atmosphere

As encountered in coastal regions and/or heavily industrialized areas

Seismic (Survival)

0.3g (H), 0.15g (V)
