KVH,是全球领先的卫星天线和通信系统制造商,此领域20多年从未被任何公司超越,具有设计,制造,销售超过1500万移动卫星天线应用在终端,电台,船, RVs ,卡车,公共汽车,汽车等。公司主要生产经营:卫星通信天线、卫星电视接收天线、船载通信天线、车载通信天线、散射通信天线、数据站天线、雷达天线、遥控遥测天线、射电天文望远镜天线、移动通信基站天线和卫星通信地球站、通信系统工程、通信干线的维护管理等产品和项目。KVH的使命是连接用户以同样的数字电视娱乐,通信和互联网服务。KVH生产天线全部采用国际先进的KVH热镀锌技术,热镀锌支架立柱等配件,KVH热镀锌技术锌层厚,一般为40-80微米,附着力高,美观大方,不喷漆的情况下具有美好的装饰性,耐腐蚀性强,适应酸,碱各种恶劣的环境,可保证20年不生锈。KVH卫星天线由上海宙际实业有限公司生产销售。

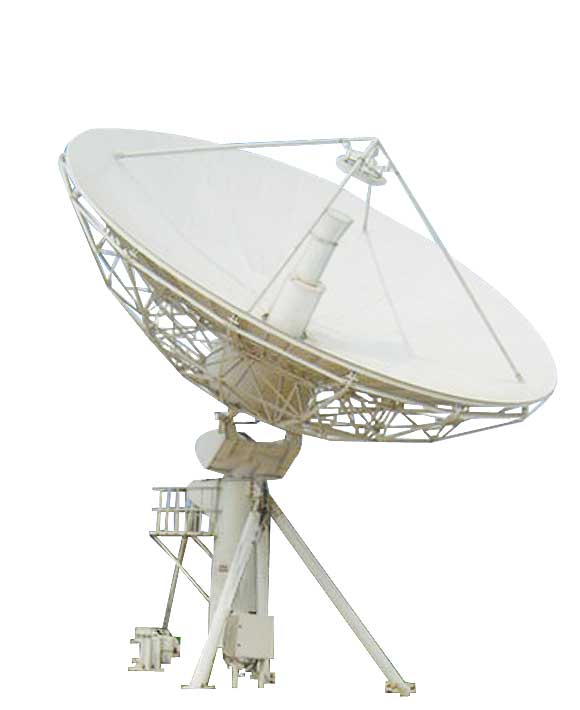

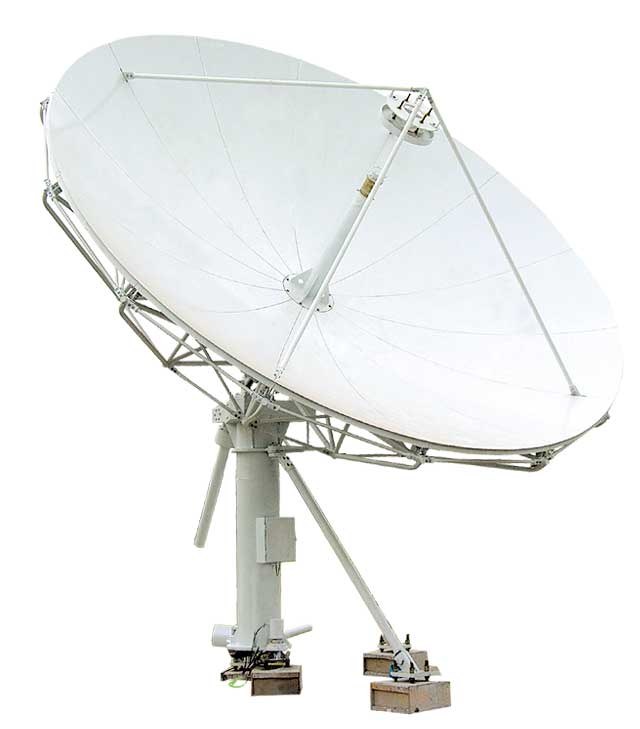

KVH  7.1m 卫星电视接收天线




    公司生产的 KVH 700和 KVH 710N 型 7.1m 卫星电视接收天线采用修正型卡赛格伦天线系统。分别用于 C 频段和 Ku 频段的卫星电视接收。

    天线由反射面、副反射面、馈源系统、主力骨架、座架、传动机构等部分组成。其中,反射面采用铝合金薄壳结构,其它承力构件为碳钢结构,支撑机构采用立柱式从仰方位型座架,有电动和手动两种驱动方式。

    天线表面热喷锌或涂有机涂层保护。

    天线造型美观、气势雄伟、刚度大、电性能好、抗风能力强。

7.1m 卫星电视接收天线主要性能与参数表

参数名称

产品型号

备 注

KVH 700

KVH 710N

工作频率( GHz )

3.7 ~ 4.2

11.7 ~ 12.2



天线口径( m )

7.1



天线型式

卡氏后馈



天线增益( dBi )

47.0

57



第一旁瓣( dB )

≤ -14

≤ -14



广角旁瓣包络( dB )

32-25lg θ

32-25lg θ



驻波系数

≤ 1.30

≤ 1.30



天线噪声温度( K )

43

55



极化方式

圆极化可转线极化



交叉极化鉴别率

≥ 25

≥ 27



馈线接口方式

法兰盘 FD-40

法兰盘 FD-120



驱动方式

电动

电动



天线

调整

范围

方位

± 55 °



俯仰

0 °~ 90 °



环境温度

-30 ℃~ +55 ℃



抗风能力

8 级风正常工作, 10 级风降精度工作, 12 级风不破坏(天线朝天锁定)



寿命

10 年

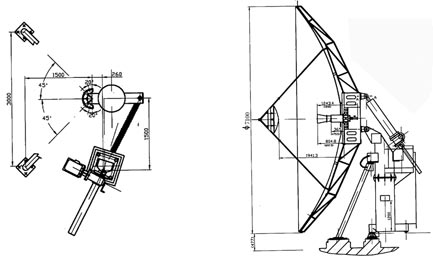

天线结构与基础示意图
