　 当前位置：卫星天线宙际Raysat玻璃钢SMC天线系列产品展示


　

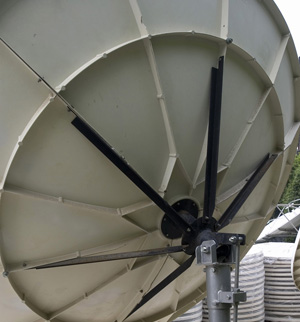

宙际Raysat玻璃钢SMC4.5m 电动/手动前馈卫星接收天线

　

1、玻璃钢SMC反射面，拉伸成型，精度高。
2、拉伸型材筋条与面板铆接，抗风能力强。
3、立柱式座架，筒式中心体，杆式骨架，稳定性好。
4、   的表面防腐、防锈和喷涂工艺，抗腐能力强。
5、C波段、Ku波段可选
6、结构牢固，安装方便，调整灵活。
7、可根据用户要求定制。


宙际Raysat玻璃钢SMC产品说明:


电气特性

4.5m 电动/手动前馈卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75

　

　

　

3dB波束宽度

1.24°

0.417°

副瓣包络

D/λ≥100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

　

100< D/λ<150 29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

  旁瓣

≤-14dB

增益

42.45dB(F=3.8GHz)

51.92dB(F=11.8GHz)

噪声温度

36°K@10°

52°K@10°

机械性能

　

天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性

　

　

抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical

　

宙际Raysat玻璃钢SMC4.5m 手动/电动后馈卫星接收天线

　

1、玻璃钢SMC反射面，拉伸成型，精度高。
2、拉伸型材筋条与面板铆接，抗风能力强。
3、立柱式座架，筒式中心体，桁架式骨架，稳定性好。
4、   的表面防腐、防锈和喷涂工艺，抗腐能力强。
5、C波段、Ku波段可选
6、结构牢固，安装方便，调整灵活。
7、可根据用户要求定制。



宙际Raysat玻璃钢SMC产品说明:


电气特性

4.5m 手动/电动后馈卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.25:1

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75

　

　

　

3dB波束宽度

1.137°

0.381°

副瓣包络

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

D/λ≥150

29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

  旁瓣

≤-14dB

增益

43.19dB(F=3.8GHz)

52.69dB(F=11.8GHz)

噪声温度

35°K@10°

52°K@10°

机械性能

　

天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性

　

　

抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical

　

　

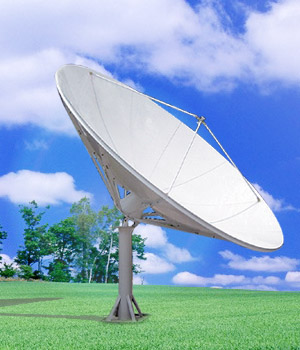

宙际Raysat玻璃钢SMC3.7m 电动 /手动卫星接收天线
　

1、玻璃钢SMC反射面，拉伸成型，精度高。
2、拉伸型材筋条与面板铆接，抗风能力强。
3、立柱式座架，电动驱动，并可配置角度显示和自动跟踪装置。
4、   的表面防腐、防锈和喷涂工艺，抗腐能力强。
5、C波段、Ku波段可选
6、结构新颖牢固，安装方便。
7、可根据用户要求定制。


宙际Raysat玻璃钢SMC产品说明:


电气特性

3.7m 电动 /手动卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75

　

　

　

3dB波束宽度

1.44°

0.484°

副瓣包络
D/λ≥150 29-25 lgθ 1°≤θ≤20°
32-25 lgθ 20°<θ≤48°
　 -10 θ>48°
100< D/λ<150 29-25 lgθ 1°≤θ≤7°
8 7°<θ≤9.2°
32-25 lgθ 9.2°<θ≤48°
D/λ≤100 52-10lg(D/λ)-25lgθ 100λ/D≤θ≤48°
10-10lg(D/λ) θ>48°

  旁瓣

≤-14dB

增益

41.15dB(F=3.8GHz)

50.61dB(F=11.8GHz)

噪声温度

35°K@10°

49°K@10°

机械性能

　

天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

电动 ±85°
手动 0°to 360°

环境特性

　

　

抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical

　

　
宙际Raysat玻璃钢SMC3.2m 卫星接收天线
　

1、玻璃钢SMC反射面，拉伸成型，精度高。
2、拉伸型材筋条与面板铆接，抗风能力强。
3、立柱式座架，筒式中心体，杆式骨架，稳定性好。
4、   的表面防腐、防锈和喷涂工艺，抗腐能力强。
5、C波段、Ku波段可选
6、结构新颖牢固，安装方便。
7、可根据用户要求定制。


宙际Raysat玻璃钢SMC产品说明:


电气特性

3.2m 卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229/F

WR75/F

　

　

　

3dB波束宽度

1.66°

0.56°

副瓣包络

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

100< D/λ<150

29-25 lgθ

1°≤θ≤7°

8

7°<θ≤9.2°

32-25 lgθ

9.2°<θ≤48°

-10

θ>48°

旁瓣

≤-14dB

增益

39.89dB

49.35dB

(F=3.8GHz)

(F=11.8GHz)

噪声温度

36°K@10°

48°K@10°

机械性能

　

天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

0°to 360°

环境特性

　

　

抗风能力

45mph 72kmph 工作风速 保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical





　

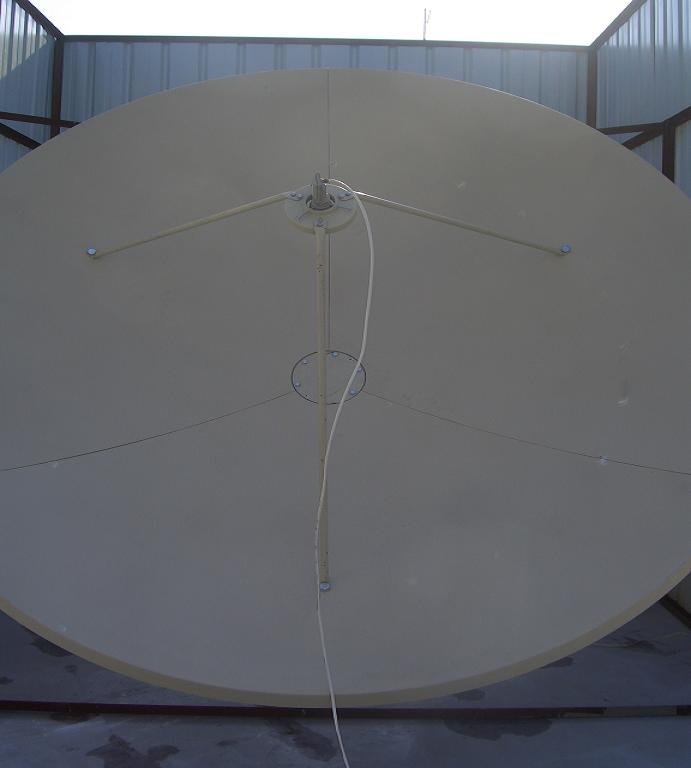

宙际Raysat玻璃钢SMC2.4米卫星接收天线

　
产品说明

　
技术参数：2.4m
电气特性
工作频率：C-Band：3.7-4.2GHZ
Ku-Band：10.75-12.95GHZ
中心频率增益：C-Band：37.9dB
Ku-Band：47.2 dB
3dB波宽：C-Band：2.1°
Ku-Band：0.75°
  旁瓣：-20dB
极化隔离度：>30dB
电压驻波比：<1.3:1
噪声温度（30 º仰角时）：C-Band：31 ºK
Ku-Band：28 ºK
馈源接口：C-Band：CPR229
Ku-Band：WR75		 机械特性
反射面材料：3片玻纤增强型不饱和聚酯片状模塑料（SMC）
天线形式：中心馈电
馈源安装形式：单臂支撑/三杆支撑
仰角调整范围：0º-90º可持续细调
方位角调整范围：0º-360º连续可调
运输规格：83kg
环境适应性
风负荷：正常工作：22mps
保全：45mps
适应温度：正常工作：-40℃ ~ 60℃
保全：-45℃ ~ 70℃
大气条件：适用于潮湿、含盐度大、有污染的气候环境



　








　

　


宙际Raysat玻璃钢SMC1.2米卫星接收天线


特性:
反射面板
单片反射面板
可选C波段和Ku波段
设计新颖，安装调整简便
抗腐能力强
稳定性好
产品可定制

技术参数

1.2米卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

33dB

接口型式

F

WR75F

-3dB 波束宽度

4.44°

1.49°

副瓣包络

52-10lg(D/λ)-25lgθ 2°≤θ≤20°

  旁瓣

≤-14dB

增益

31.37dB

40.83dB



(F=3.8GHz)

(F=11.8GHz)

噪声温度

35°K@10°

44°K@10°

机械特性



天线型式

前馈立柱式天线

俯仰范围

0°to 90°

方位范围

0°to 360°

环境特性



抗风能力

45mph 72kmph 工作风速（保精度）



60mph 97kmph 工作风速（降精度）



125mph 200kmph 生存风速（朝天锁紧）

环境温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s 水平0.15 G’s 垂直



宙际Raysat玻璃钢SMC1.8米卫星接收天线

特性:
玻璃钢反射面板
可选C波段和Ku波段
线、圆极化可选
单极化、双极化可选
设计新颖，安装调整简便
抗腐能力强
产品可定制


技术参数

1.8米卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口型式

WR229F

WR75F

-3dB 波束宽度

2.96°

0.99°

副瓣包络

52-10lg(D/λ)-25lgθ

2°≤θ≤ 20°

32-25 lgθ

2°≤θ≤ 20°

  旁瓣

≤-14dB

增益

34.89dB

44.35dB



(F=3.8GHz)

(F=11.8GHz)

噪声温度

38°K@10°

43°K@10°

机械特性



天线型式

前馈立柱式天线

俯仰范围

0°to 90°

方位范围

0°to 360°

环境特性



抗风能力

45mph 72kmph 工作风速（保精度）

60mph 97kmph 工作风速（降精度）

125mph 200kmph 生存风速（朝天锁紧）

环境温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s 水平0.15 G’s 垂直
